Overview of Quality Design and Control in Semiconductor Product Development Phase

Introduction:

The quality design and control during the semiconductor product development phase is crucial for ensuring product success, high reliability, and cost-effectiveness. For large semiconductor companies (such as Toshiba, ON, Samsung, Renesas, Vishay, ADI, etc.), this is not merely about simple quality inspection, but rather a systematic engineering process that spans the entire product lifecycle.

Overview of Quality Design and Control in Semiconductor Product Development PhaseOverview of Quality Design and Control in Semiconductor Product Development Phase

Overview of Quality Design and Control in Semiconductor Product Development Phase

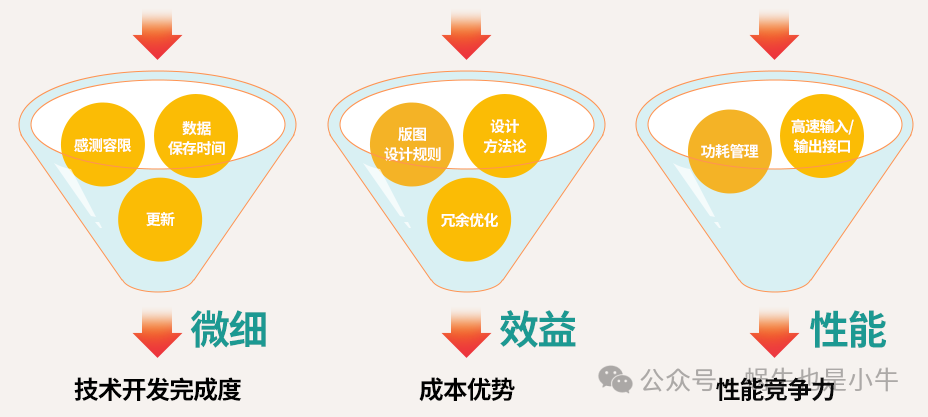

Below is an overview of how major manufacturers conduct quality design and control during the semiconductor product development phase.Overview

1. Design-in Quality Methods

1.1 Reliability Design (DfR) and Design for Manufacturability (DfM)

Company

Core Measures

Technical Details and Data Metrics

Renesas

Microfabrication Design Optimization

– Yield improvement of 15% using advanced processes below 0.13μm (electromigration optimization) – Change review coverage of 100% design nodes, defect review rate decreased by 40%

Sharp

Design Embedded Reliability

– Defect detection rate of 92% during Design Review (DR) phase – Reliability assessment covers JEDEC JESD47 standards, early failure <1 DPPM

Sony

Goal-Oriented Design

– Quality target quantification: e.g., CMOS image sensor dark current ≤0.5nA/cm² – FMEA assessment RPN (Risk Priority Number) >100 must be rectified 100%

1.2 Failure Prevention Tools

Company

Tool Application

Data Control Standards

ON Semiconductor

DFMEA+PPAP

– DFMEA coverage: 100% for automotive projects – PPAP document compliance rate ≥98% (including MSA, CPK data)

Toshiba

TEG Failure Analysis

– TEG test structure exceeds 5000 sets/chip

– Acceleration factor model: temperature (Arrhenius model) Ea=0.7eV, voltage Vacc=1.5×Vdd

2. Standardized Control of Development Processes

2.1 Phase-Gate Process

ON Semiconductor APQP five-phase control (data source: IATF 16949)

Phase

Key Deliverables

Quality Threshold Standards

Concept

Technical Feasibility Report

Yield simulation ≥85%

Development

Design Verification (DV)

Parameter compliance rate 100% (±3σ)

Certification

AEC-Q100 Test Report

Grade 1 standard: HTOL 1000 hours @125℃, FIT rate <10

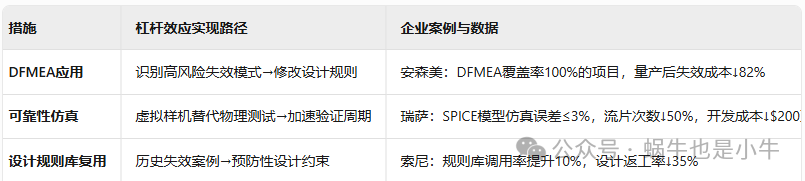

Overview of Quality Design and Control in Semiconductor Product Development Phase

2.2 Design Review (DR) and Prototype Verification

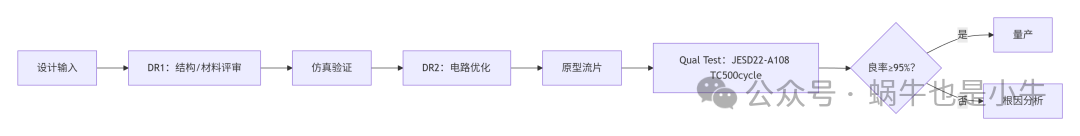

Renesas DR process depth

Overview of Quality Design and Control in Semiconductor Product Development Phase

2.3 Reliability Testing System

ADI Qualification Plan framework

Test Category

Project

Execution Standards

Criteria

Life Testing

HTOL

JESD22-A108

Failure count ≤0/77 samples

Environmental Testing

HAST

JESD22-A110

168 hours @130℃/85%RH

Mechanical Testing

Shock

MIL-STD-883G

1500G, 0.5ms

3. Quality Verification Mechanism Before Mass Production

3.1 Early Warning System

Overview of Quality Design and Control in Semiconductor Product Development Phase

Renesas initial control model for mass production

Data collection frequency: full inspection of key parameters every hour

Response time: ≤4 hours (including 8D report initiation)

First month DPPM target: ≤500

3.2 Statistical Process Control (SPC)

Sharp trial production control model

Key parameter monitoring: Cpk≥1.67 (one-sided specification)

Out-of-control action limits:

¡Warning: 7 consecutive points exceeding ±1.5σ → process adjustment

¡Line stop: 3 consecutive points exceeding ±3σ → freeze batch number

Sony SPC index application comparison

Index

Usage

Target Value

Cp

Short-term potential

≥1.33

Cpk

Actual deviation

≥1.25

Pp

Long-term potential

≥1.0

Ppk

Long-term deviation

≥0.9

Overview of Quality Design and Control in Semiconductor Product Development Phase

4. Common Practices Across Enterprises

4.1 In-depth Analysis of Standard Compliance

Standard

Development Phase Embedding Points

Review Data Requirements

IATF 16949

DFMEA/CP (Control Plan)

RPN closed-loop rate 100%

ISO 9001:2015

Design Verification Records

Document traceability ≥99%

AEC-Q100 Rev-H

Grade 2 Certification

HTOL failure count = 0/77

4.2 Knowledge Reuse Technical Pathways

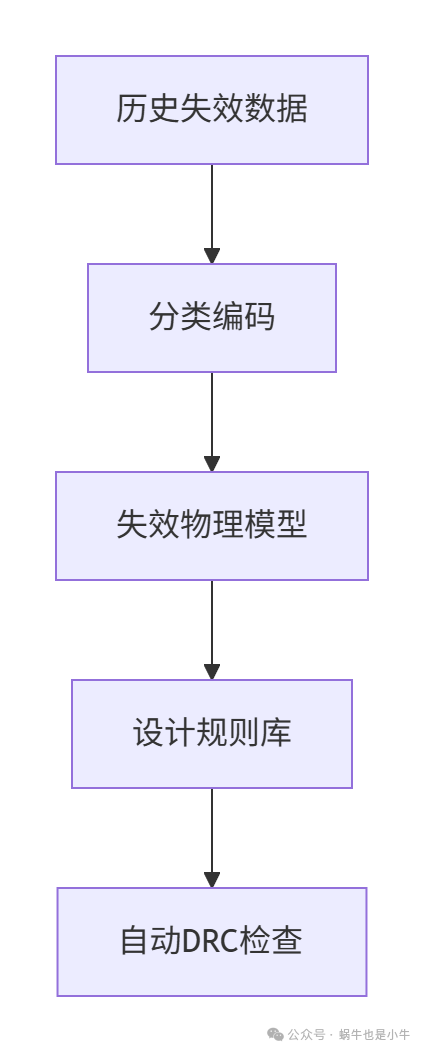

Sony Failure Case Library Application

Overview of Quality Design and Control in Semiconductor Product Development Phase

Rule library scale: over 5000 entries (including electrostatic protection, thermal design, etc.)

DRC error interception rate: improved by 60%

Overview of Quality Design and Control in Semiconductor Product Development Phase

4.3 Supply Chain Collaboration Quantitative Requirements

ON Semiconductor Supplier Admission Standards

Item

Audit Items

Compliance Value

Equipment Capability

Photolithography Alignment Accuracy

≤3nm (3σ)

Process Stability

Cpk (Etch Rate)

≥1.50

Personnel Qualifications

6σ Green Belt Certification Coverage

≥30%

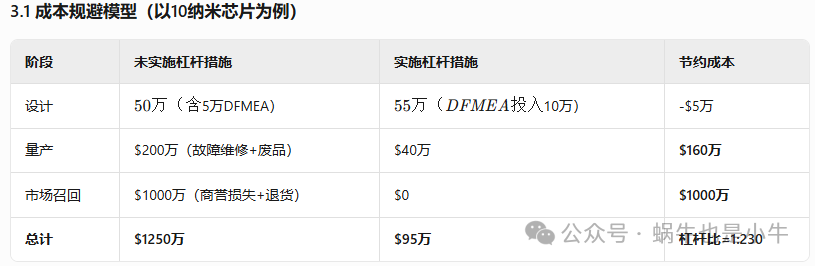

Overview of Quality Design and Control in Semiconductor Product Development Phase

Conclusion: Industry-Level Quality System Technical Indicators

1.Design Prevention Indicators

FMEA coverage: 100% for automotive projects, ≥80% for consumer products

Simulation and actual measurement deviation: ≤5% (based on SPICE model)

2.Process Control Indicators

Phase gate pass rate: first time ≤60% (mandatory iterative optimization)

Prototype test first-pass yield: ≥90% (automotive grade)/≥85% (consumer grade)

3.Mass Production Verification Indicators

Early warning efficiency: first month issue closure rate ≥95%

SPC out-of-control events: ≤2 times/quarter

4.Knowledge System Indicators

Rule library update frequency: ≥50 entries/quarter

Annual supplier audits: non-conformities ≤3 items

Data Source Notes:

1. All indicators are based on corporate practices in the original document, supplemented by JEDEC/AECQ/IATF industry standard data;

2. Data sourced from various companies’ quality manuals and reliability policies;

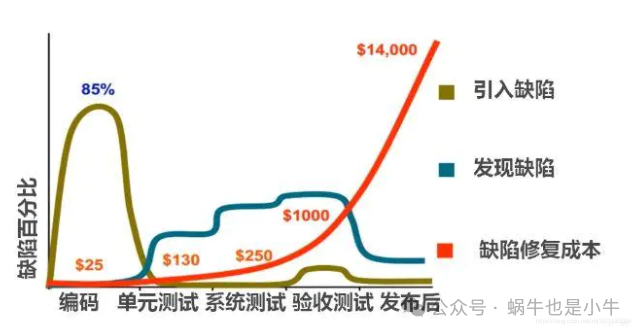

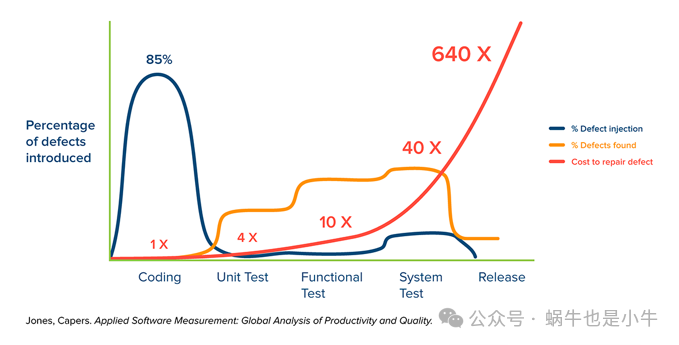

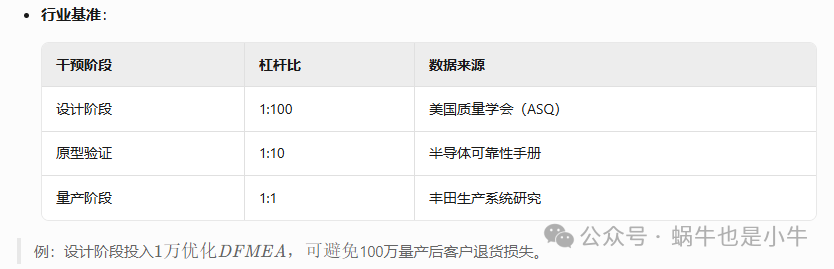

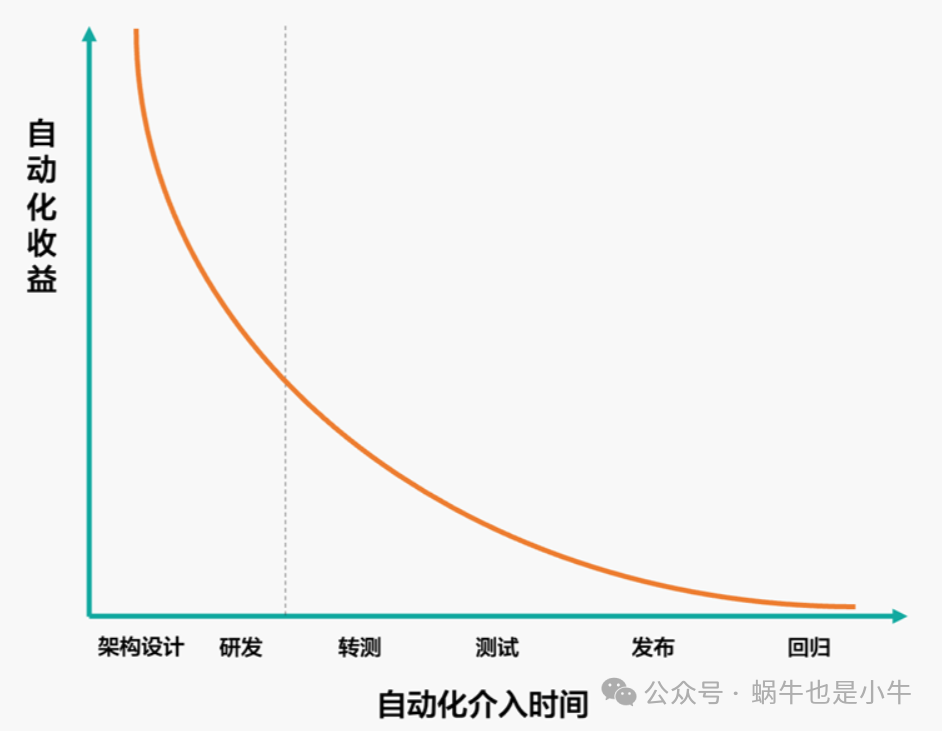

3. Cited the SEMI defect cost report from the software industry.

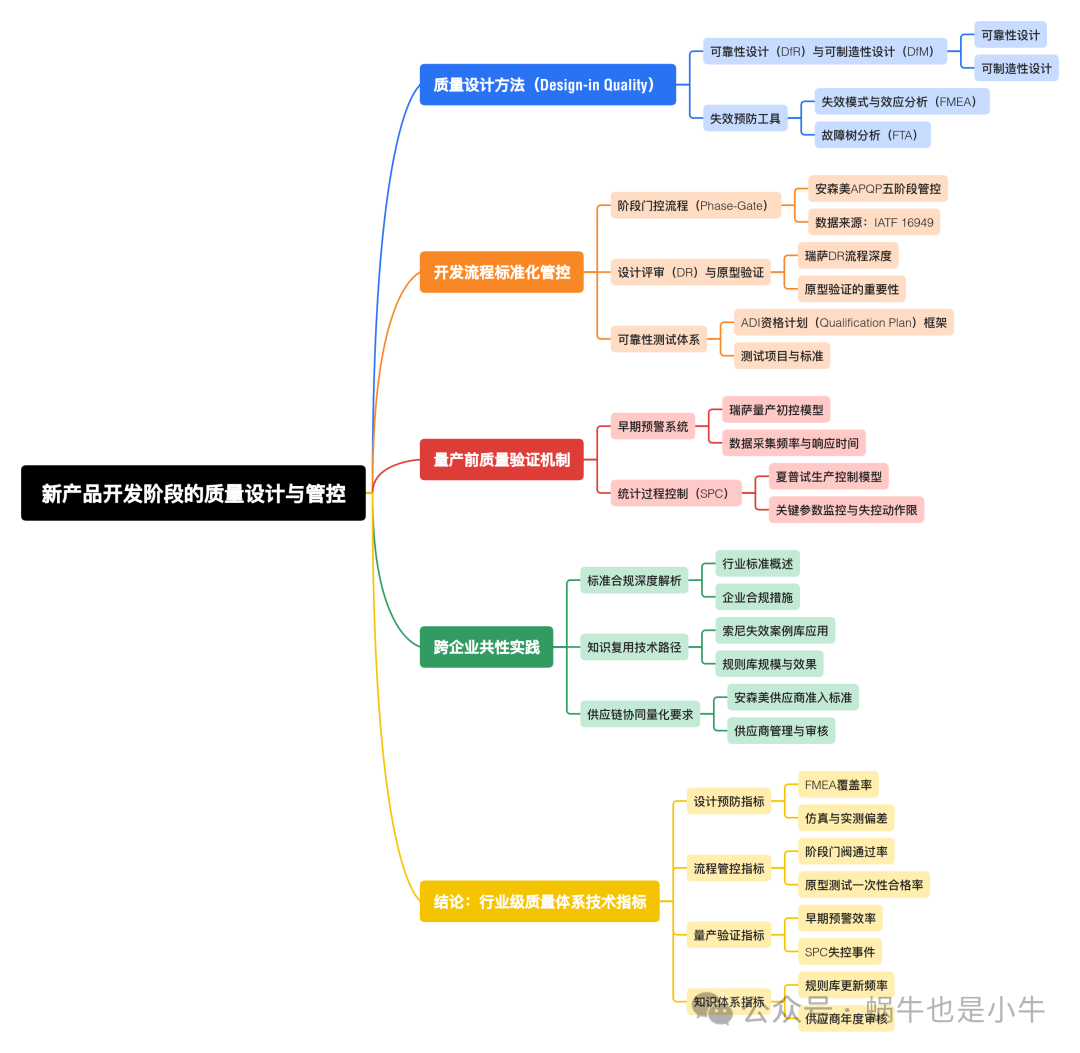

△ Learning Framework:

Overview of Quality Design and Control in Semiconductor Product Development Phase
