SOM-E780
Embedded Module Computer
COM-HPC
Server
Reference
Data

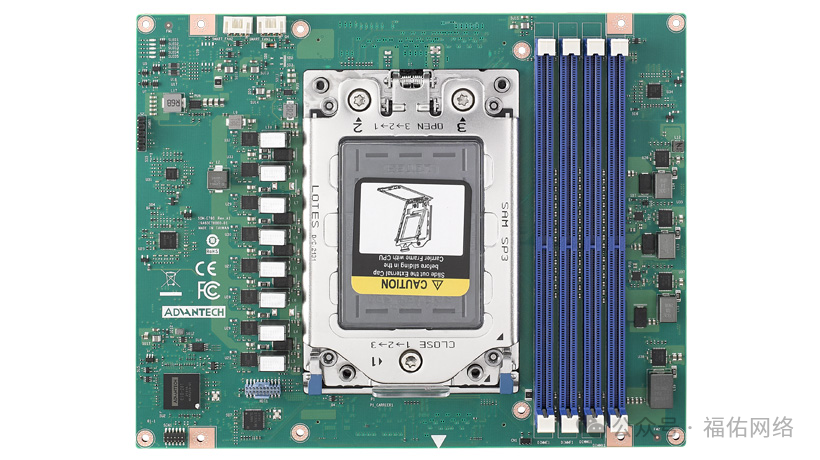

AMD EPYC™ 7003 COM-HPC® Server Size E Module with Proprietary Pins
1. COM-HPC Server Size E module with proprietary pins.
2. Supports 64C/225W AMD EPYC 7003 server-grade CPU, extremely high performance.
3. 512GB large memory, 4x DDR4 long memory.
4. 79 PCIe Gen4 lanes (14 more than COM-HPC STD).
5. Supports iManager, embedded software API, DeviceOn, and IPMB.
Advantech – Embedded Module Computer
SOM-E780 Specifications
SOM-E780S64-U0A1
VS
SOM-E780S16-H0A1
Form Factor
COM-HPC Size E
COM-HPC Size E
Pin-out Type
COM-HPC Server
COM-HPC Server
CPU
AMD EPYC™ 7713P
AMD EPYC™ 7313P
Core Number
64
16
Thread
128
32
Base Frequency
2.0 GHz
3.0 GHz
Max Turbo Frequency
3.675 GHz
3.7 GHz
CPU TDP
225W
155W
BIOS
AMI UEFI 128 Mbit
AMI UEFI 128 Mbit
Technology
DDR4 3200 MHz
DDR4 3200 MHz
Socket
4 x LRDIMM
4 x LRDIMM
Max. Capacity
512GB
512GB
ECC Support
Yes
Yes
PCI Express x 16
4
4
PCI Express x 1
14
14
SMBus
Yes
Yes
I2 C Bus
Yes
Yes
Controller
Intel I225
Intel I225
Speed
10/100/1000/
2500 Mbps
10/100/1000/
2500 Mbps
SATA
2 x SATAIII
2 x SATAIII
USB 3.2
4
4
USB2.0
4
4
SPI Bus
1
1
GPIO
12
12
LPC
1
1
Watchdog timer
65536 level, 0 ~ 65535 sec
65536 level, 0 ~ 65535 sec
COM Port
2
2
TPM
TPM 2.0
TPM 2.0
Smart Fan
2 Ports; 1 Port on COM Module. Support 12V Fan, 1 Port on Carrier Board
2 Ports; 1 Port on COM Module. Support 12V Fan, 1 Port on Carrier Board
Power Type
ATX: Vin, VSB; AT: Vin
ATX: Vin, VSB; AT: Vin
Power Supply Voltage
Vin: 12V (± 5%); VSB: 5V (± 5%), RTC Battery: 2.0V ~ 3.3V
Vin: 12V (± 5%); VSB: 5V (± 5%), RTC Battery: 2.0V ~ 3.3V
Operating Temperature
0 ~ 60° C (32 ~ 140° F)
0 ~ 60° C (32 ~ 140° F)
Storage Temperature
0 ~ 60℃
0 ~ 60℃
Humidity
Operating: 40° C @ 95% relative humidity, non-condensing; Storage: 60° C @ 95% relative humidity, non-condensing
Operating: 40° C @ 95% relative humidity, non-condensing; Storage: 60° C @ 95% relative humidity, non-condensing
Vibration Resistance
3.5 Grms
3.5 Grms
Dimensions
200 x 160 mm
200 x 160 mm
